規格參數 外形尺寸推力曲線資料下載

命名規則：

11E3410B1-X-□□□

規格	說明
11	電機外徑：28mm
E	電機類型：外部驅動式
34	機身長度：34mm
10	額定電流：1.0A
B1	絲桿代碼
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

11E3410B1-X-□□□

2.1V

0.06N.m

34mm

脈沖型S-224D

11E4510B1-X-□□□

3.7V

0.12N.m

45mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長1.8°（mm）	斷電自鎖力（N）
B1	4.76mm	0.6035	0.003175	100
B2		1.27	0.00635	40
B3		2.54	0.0127	10
B4		5.08	0.0254	1
B5		10.16	0.0508	0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

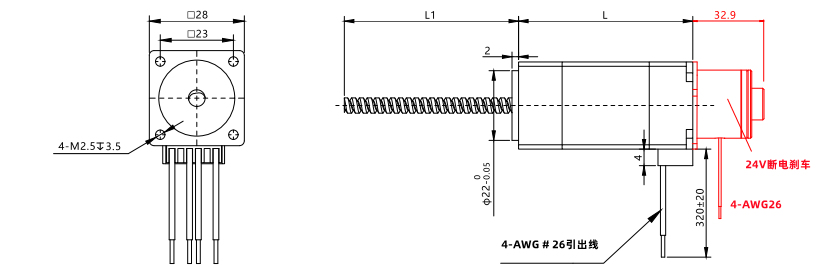

外形尺寸圖

螺母圖

溫馨提示：

1、絲桿端頭可根據客戶要求加工；

2、電機可選配剎車和編碼器；

3、絲桿長度可定制；

4、可選消隙螺母；

5、可定制左右雙螺紋絲桿；

6、螺母材質可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

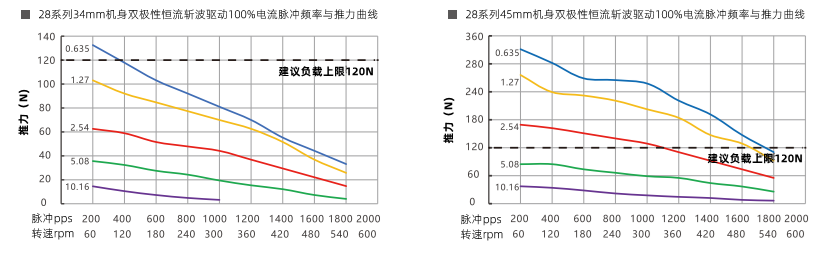

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24Vdc條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
